變壓器鐵心裝配注意事項

變壓器鐵心的裝配，主要依據于圖紙。應嚴格根據圖紙上標注的尺寸與規格進行裝配，在此基礎上，需要額外注意這幾點：

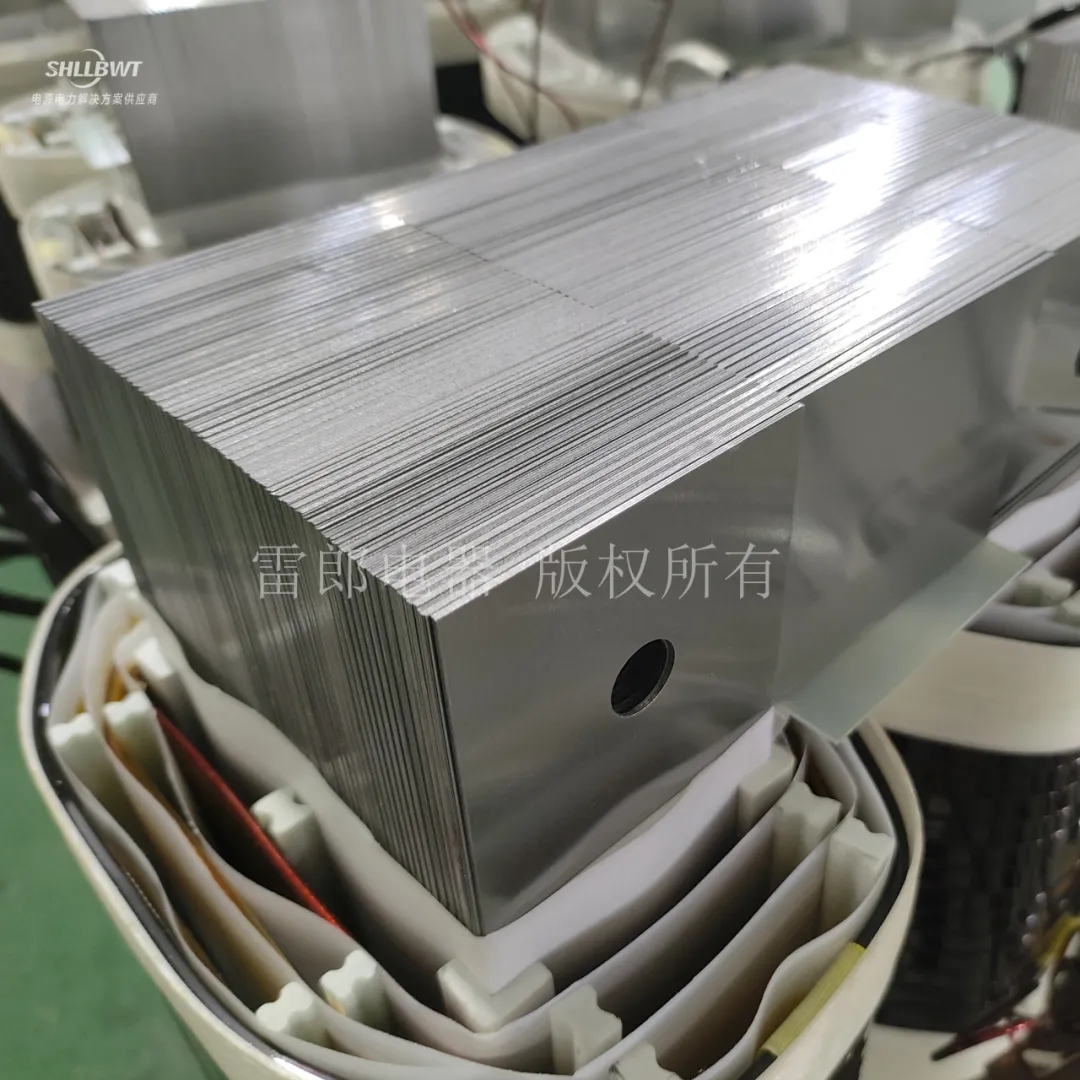

1.鐵芯硅鋼片表面平整，絕緣漆膜無脫落，無油垢和雜質。絕緣材料保持完整，無破損和裂紋出現。架緊件保持一定的緊固度，有一定的機械強度。

2.裝配時確保鐵心軸線的偏差不能夠超出規定的標準，對接縫大小以及疊片的波浪度進行檢查，保持硅鋼片間一定合理的縫隙，避免搭接情況的出現。

3. 硅鋼片不得構成閉合回路，同時應有一點接地，鐵心與上下夾件、方鐵、壓板、底腳板間均應保持良好絕緣，避免接地情況出現。

4. 接地片用厚度0.5mm，寬度不小于30mm的紫銅片，插入3～4級鐵心間，對大型變壓器插入深度不小于80mm，其外露部分應包扎絕緣，防止短路。
